J002近场电磁场技术 —— 近场成像技术-橡胶金属粘接结构

       版权所有

       橡胶与金属的粘接结构是现代工业中实现异质材料复合的关键技术，广泛应用于汽车、航空航天、矿山机械及电子设备等领域，主要用于减震、密封和连接。

 1. 粘接剂的研究现状

•     高性能化：研究热点在于开发具有高强度、高模率且适用范围广的新型粘接剂。目前常用的体系包括多异氰酸酯体系和含特种交联剂的含卤聚合物体系。

•      环境友好型趋势：为了减少有机溶剂（VOCs）对环境的危害，研究重心正转向水基型、无溶剂型及偶联剂型粘接剂的开发，例如利用聚合物乳液和特种硫化剂制备水基胶粘剂。

•     特种橡胶粘接：针对氟橡胶、硅橡胶等特殊胶种，研究多集中在硅烷偶联剂、有机硅胶粘剂及增黏组分的配方优化，以解决其表面能低、难以粘接的问题。

   2. 界面处理与连接技术

• 表面织构化：通过激光处理、喷砂或化学腐蚀等手段在金属表面制造微观织构，不仅能增大接触面积和机械嵌合力，还能增强胶粘剂的润湿性，显著提升接头的抗拉强度和耐腐蚀性。

• 直接粘接法：通过在橡胶中添加多硫化合物粘合剂或在金属表面涂覆偶联剂，实现在加热加压过程中的直接硫化粘接，简化了工艺。

• 镀黄铜法：这是一种传统且成熟的工业方法，主要利用硫化过程中形成的铜-硫共价键实现强力粘接。

3. 服役性能与失效机制

• 极端环境适应性：研究重点在于结构在极端温度波动、强化学腐蚀及持续机械应力下的稳定性。例如汽车减震系统要求粘接层具备高剥离强度和优异的抗疲劳性能。

• 失效模拟与评估：目前研究利用X射线CT、三维重构等技术解析胶接层内的微观缺陷，并建立多场耦合（如热-力-化学耦合）的本构模型，以预测其在长期使用过程中的性能退化和失效行为。

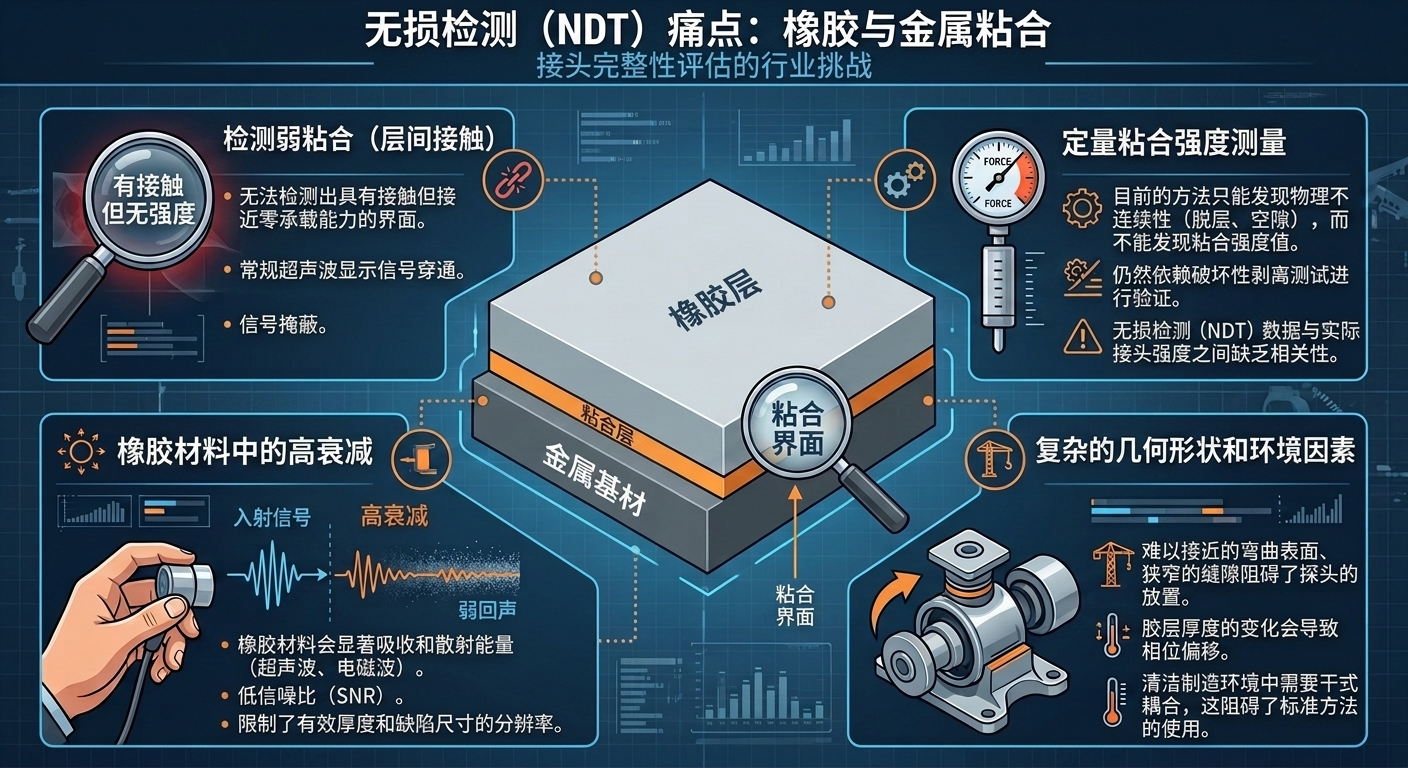

        橡胶与金属粘接面的无损检测（NDT）是工业界的难题，其核心“痛点”源于两类材料物理属性的巨大差异。目前，检测工作的难点主要集中在以下四个方面：

1. 弱粘接（弱结合）难以量化检测“

• 假性贴合” (Kissing Bond)：这是行业公认的头号痛点。界面处可能存在物理接触，但分子间没有形成足够的化学键合力（粘接强度极低）。常规的超声回波可以穿透界面，探测不到明显的缝隙，导致检测信号与合格品几乎无异，极易产生漏检。

• 强度无法直接无损测量：目前的无损检测技术（如超声波、X射线）大多只能探测物理连续性（如脱粘、气泡），而无法直接测量界面粘接强度的数值。定量的强度评估目前仍极度依赖破坏性试验。

2. 橡胶材料的高衰减与信号干扰

• 能量吸收严重：橡胶是典型的高阻尼聚合物，对超声波、电磁波等能量波具有极强的吸收和散射作用。

• 信噪比低：当超声波穿过较厚或高填充、高衰减的橡胶层时，到达金属界面的有效信号极弱，背景噪声会掩盖微小的缺陷信号，使得小尺寸缺陷（如直径小于10mm的微孔）难以识别。

3. 几何结构与工艺的影响

• 复杂几何形状：在汽车底盘件、发动机减震器等应用中，粘接面往往具有复杂的曲面或狭窄的几何空间，标准探头难以贴合，导致检测覆盖率受限。

• 胶层厚度波动：胶粘剂层的厚度不均（常见范围为0.1-0.4mm）会显著影响反射波的波形和相位，给数据解释带来干扰，容易造成假阳性误判。

4. 表面处理与耦合挑战

• 耦合剂限制：在部分生产线上（如车身喷漆前），严禁使用液体耦合剂（如油或水），以防止残留物污染后续工艺，这极大地限制了传统超声检测的应用。尽管有“干耦合”技术，但其灵敏度和稳定性常难以满足工业高节拍需求。

• 涂层与附着力背景：金属表面的打底胶浆（Primer）厚度极薄且易受污染，这种细微的界面化学状态变化在物理成像上几乎是不可见的。
